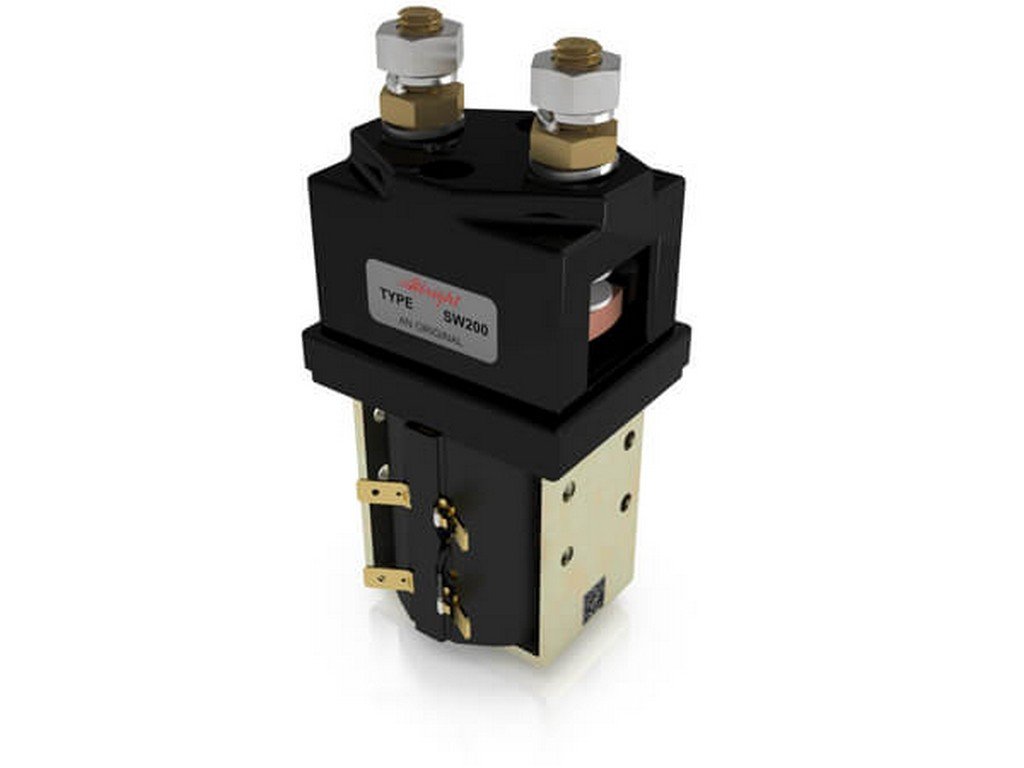

Albright relais SW200 48VDC met beugel

De Albright relais SW200 48VDC met beugel is een hoogwaardige industriële schakelaar die speciaal is ontwikkeld voor toepassingen met zware gelijkstroombelastingen. Dit relais is uitermate geschikt voor systemen in elektrische voertuigen, industriële vrachtwagens en andere zware applicaties waar betrouwbaarheid en duurzaamheid cruciaal zijn. De SW200 is ontworpen om zowel onderbroken als ononderbroken belastingen te schakelen, en kan diverse typen belastingen – resistief, capacitief of inductief – aan.

Belangrijkste kenmerken en voordelen:
• Enkelpolig enkelvoudige werpconfiguratie met dubbel verbrekende hoofdcontacten: De hoofdcontacten zijn bekleed met zilverlegering, wat resulteert in een uitstekende geleiding, verhoogde slijtvastheid en een lasbestendig karakter.
• Flexibele verbindingsmogelijkheden: Met M10-stud-hoofdaansluitingen en 6,3 mm spade-verbindingen is een eenvoudige aansluiting en betrouwbare werking gegarandeerd.
• Diverse montage-opties: Het relais kan zowel via M5 getapte gaten als met behulp van bevestigingsbeugels gemonteerd worden. Bij levering kan het relais al met beugels worden geleverd, of de beugels zijn afzonderlijk verkrijgbaar. Bovendien is monteren zowel horizontaal als verticaal mogelijk. Voor verticale montage dienen de M10-contactbouten naar boven te wijzen; bij afwijkende installatie-eisen kan het apparaat aangepast worden.

Technische specificaties:
• Toepassing: Ontworpen voor zware gelijkstroombelastingen zoals die in elektrische vervoerssystemen en industriële vrachtwagens.

Thermische stroomratings (Ith):
 - Onderbroken belasting: 250 A
 - Ononderbroken belasting: 400 A

Intermitterende stroomratings (afhankelijk van de dutycycle):
 - 30% duty: 455 A (onderbroken) / 730 A (ononderbroken)
 - 40% duty: 395 A (onderbroken) / 630 A (ononderbroken)
 - 50% duty: 355 A (onderbroken) / 565 A (ononderbroken)
 - 60% duty: 325 A (onderbroken) / 515 A (ononderbroken)
 - 70% duty: 300 A (onderbroken) / 480 A (ononderbroken)

Maximale aanbevolen contactspanningen:
 - Bij blowouts: 96 V D.C.
 - Zonder blowouts: 48 V tot 60 V D.C. (afhankelijk van de belasting)

Rated Fault Current Breaking Capacity (Icn):
 - Tijdconstante van 5 ms (volgens UL583*): 1500 A bij 96 V D.C. (blowouts) en 1500 A bij 48 V D.C. (geen blowouts)
 - Voor resistieve belastingen (volgens UL508*): 600 A bij 96 V D.C. (blowouts) en 600 A bij 60 V D.C. (geen blowouts)

Overige specificaties:
 - Typische spanningsval per pool bij 250 A: ongeveer 40 mV.
 - Mechanische duurzaamheid: meer dan 5.000.000 schakelcycli, wat bijdraagt aan een lange levensduur.
 - Spoelspanning: Beschikbaar in een bereik van 6 tot 240 V (let op: voor wisselstroomtoepassingen is een gelijkrichterscherm vereist).

De Albright relais SW200 48VDC met beugel combineert robuuste mechanische eigenschappen met geavanceerde elektrische specificaties. Dit resulteert in een betrouwbare en duurzame schakeloplossing, die voldoet aan de eisen van zware en veeleisende toepassingen. Dankzij de flexibele montage- en verbindingsmogelijkheden kan het relais naadloos geïntegreerd worden in een breed scala aan systemen.

Kies voor de SW200 als u op zoek bent naar een bewezen, technisch onderlegde schakeloplossing die zowel veiligheid als efficiëntie biedt in uw industriële toepassingen. Met zijn hoogwaardige constructie en uitgebreide technische specificaties is dit relais een uitstekende keuze voor professionals binnen de elektrotechnische en industriële sector.
