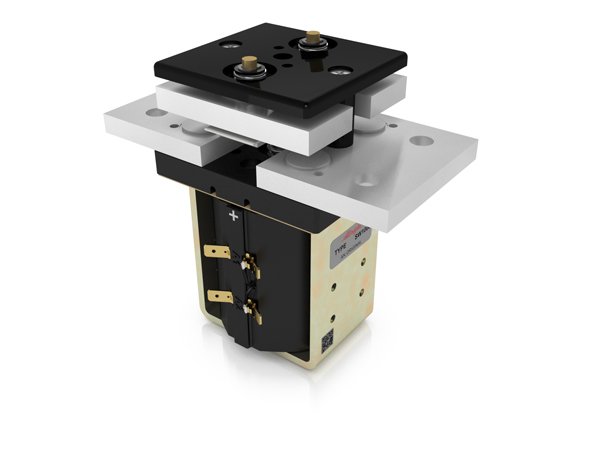

Relais SW1000 12VDC
De Albright SW1000 12VDC is een hoogwaardige magneetschakelaar die speciaal is ontworpen voor zware toepassingen met gelijkstroombelastingen, zoals motoren in elektrische voertuigen, industriële vrachtwagens en andere robuuste stroomdistributietoepassingen. Dankzij de robuuste constructie en nauwkeurige afstelling biedt dit relais een betrouwbare schakelfunctie, zelfs onder zware bedrijfsomstandigheden.
Het relais is uitgerust met dubbele, verbreekbare hoofdcontacten die zijn voorzien van zilverlegering. Dit zorgt voor uitstekende geleidbaarheid, hoge slijtvastheid en lasbestendigheid, waardoor de prestaties over langere tijd constant blijven. Hoewel het relais primair is bedoeld voor gelijkstroombelastingen, is het ook geschikt voor toepassingen met wisselstromen. Dit maakt de SW1000 12VDC tot een veelzijdige keuze voor diverse industriële en commerciële installaties.
De compacte vormgeving maakt het mogelijk om de contactor zowel verticaal als horizontaal te monteren. Bij verticale montage is het van essentieel belang dat de spoel zich aan de onderzijde bevindt, zodat een optimale werking gewaarborgd is. Voor extra functionaliteiten en een op maat gemaakte oplossing biedt Albright optionele extra’s zoals hulpschakelaars, speciale montagebeugels, diverse spoelafwerkingen en een magnetische vergrendeling. De magnetische vergrendeling maakt het mogelijk om het relais gesloten te houden zonder extra stroomverbruik, wat bijdraagt aan de energie-efficiëntie van het systeem.
Op het gebied van specificaties biedt de SW1000 indrukwekkende prestaties. De continue (ononderbroken) thermische stroomcapaciteit bedraagt 1200 A en bij een rolverhouding van 30% kan een intermitterende stroom van 2190 A geschakeld worden. Voor hogere duty cycles worden de volgende waarden behaald:
• 40% duty: 1895 A
• 50% duty: 1695 A
• 60% duty: 1550 A
• 70% duty: 1435 A
De geschatte stroombreekcapaciteit (Icn) conform de UL583-normen handhaaft een betrouwbare werking zonder blowouts, terwijl voor een resistieve belasting volgens UL508 een stroombreekcapaciteit van 1800 A bij 60 V DC gegarandeerd is. Verder wordt per pool, bij een belasting van 1200 A, een typisch spanningsval van slechts 50 mV gerealiseerd.
De SW1000 12VDC onderscheidt zich ook door een uitstekende mechanische duurzaamheid: met meer dan 1.000.000 schakelfrequenties is het relais ontworpen om langdurig en betrouwbaar te functioneren in veeleisende omgevingen. De beschikbare spoelspanning loopt van 6 tot 240 V, waarbij voor wisselstroomtoepassingen een rectifier board vereist is.
De combinatie van solide technische specificaties, flexibele montage-opties en de mogelijkheid tot extra aanpassingen maakt de Albright SW1000 12VDC tot een ideale keuze voor professionals die een betrouwbare en efficiënte schakeloplossing zoeken in zowel gelijkstroom- als wisselstroom toepassingen. Met dit relais kiest u voor kwaliteit, duurzaamheid en een optimale werking, zelfs in de zwaarste industriële omgevingen.
