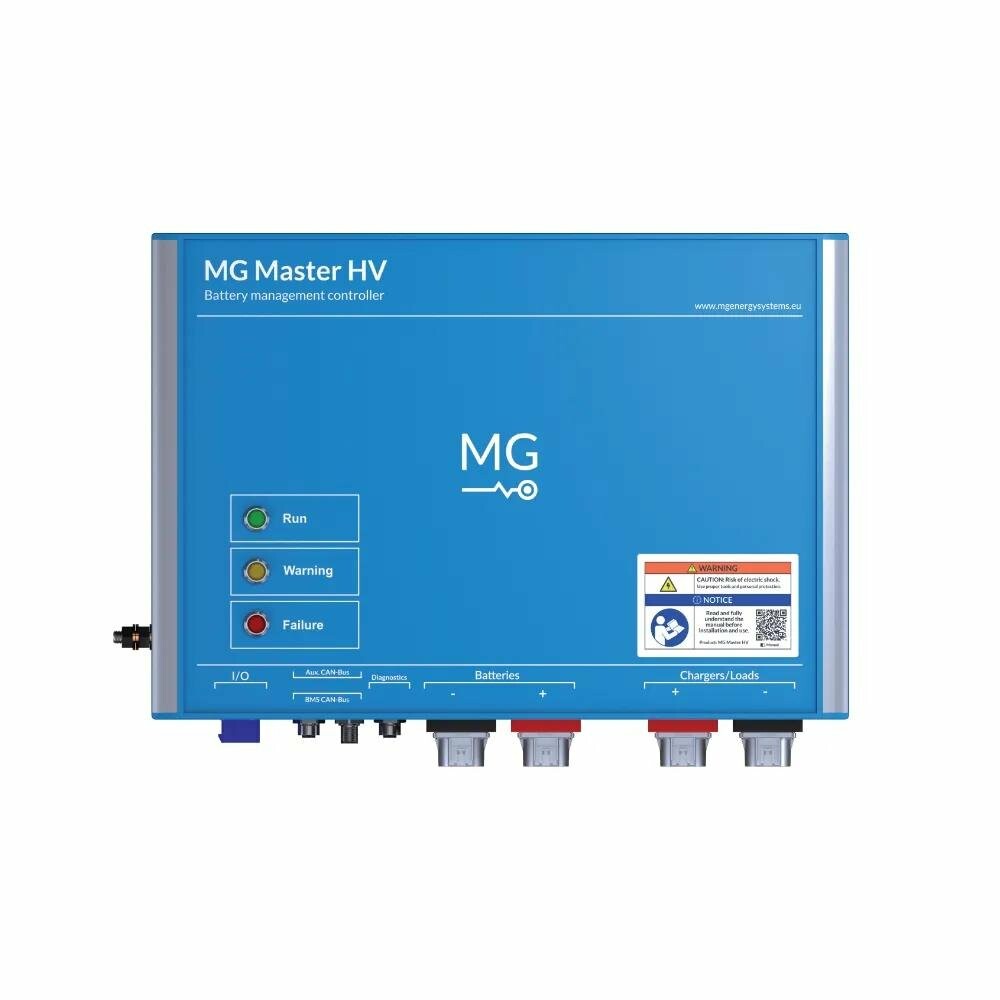

MG Master HV 144-800V DC 300A
De MG Master HV 144-800V DC 300A is een hoogwaardig Battery Management System (BMS) dat speciaal is ontwikkeld voor toepassingen met lithium-ionbatterijsystemen. Dit systeem vormt de centrale veiligheids- en besturingseenheid voor het gehele batterijsysteem en zorgt ervoor dat het laden, ontladen en de bewaking van de batterijmodules op een veilige en efficiënte manier verloopt.
Met een spanningsbereik van 144 tot 800V DC biedt de MG Master HV flexibiliteit voor uiteenlopende high-voltage toepassingen. Er zijn modellen beschikbaar voor zowel 300A als 500A, zodat er altijd een passende oplossing is voor de benodigde stroomcapaciteit. De geïntegreerde voorlaadcircuit en de aanwezigheid van veiligheidsschakelaars in zowel de positieve als negatieve stroompaden vergroten het veiligheidsniveau van het systeem aanzienlijk. Daarnaast is dit BMS uitgerust met een High Voltage Interlock Loop (HVIL) en een interne gebeurtenisregistratie, waardoor realtime monitoring en nauwkeurige diagnose van eventuele anomalieën mogelijk zijn.
De systeembenadering van MG is gebaseerd op een master-slave communicatieprotocol. De MG Master HV fungeert als de centrale unit die data ontvangt van meerdere slave-BMS’s die aan de individuele lithium-ionbatterijmodules zijn gekoppeld. Deze slave-units monitoren kritieke parameters zoals celspanning, celtemperatuur, balansregeling en de vochtigheid binnen de behuizing. De verzamelde gegevens worden via een dedicated CAN-Bus naar de master gestuurd, waar ze zorgvuldig worden gecontroleerd aan de hand van verschillende limieten. Indien een parameter buiten de ingestelde grenswaarden valt, wordt de gebruiker eerst gewaarschuwd via een aangesloten AUX CAN-Bus. Indien de afwijkende parameters aanhouden, kan de MG Master HV ingrijpen door het loskoppelen van de batterijen middels het openen van hoofdschakelaars.
Een ander belangrijk aspect van de MG Master HV is de robuuste HV Poweraansluiting. Met behulp van Amphenol PowerLok stroomaansluitingen kunnen batterijen eenvoudig en veilig worden aangesloten. De lage contactweerstand van deze aansluitingen maakt een continu stroomverloop tot 500 A mogelijk, wat cruciaal is voor veeleisende toepassingen waar hoge stromen nodig zijn. Tevens zorgt de geïntegreerde HVIL voor continue bewaking van de verbinding, wat bijdraagt aan een verhoogde operationele veiligheid.
Op het gebied van monitoring en controle omvat het systeem een uitgebreid controlemechanisme. De MG Master HV controleert constant belangrijke parameters zoals de celspanningen en temperaturen van elke aangesloten batterijmodule. Voor elk van deze parameters kunnen er meerdere grenswaarden worden ingesteld: een primaire controlegrens die gebruikt wordt voor het bepalen van laad- en ontlaadgedrag, een waarschuwingslimiet en een kritische grens die in werking treedt wanneer veiligheidsschakelaars moeten worden geopend. Dit gelaagde limietenconcept is ontworpen om te allen tijde de veilige werking van het batterijsysteem te garanderen. In een goed geïntegreerd systeem zou het tijdens normaal gebruik niet nodig moeten zijn dat de veiligheidsschakelaars worden geactiveerd.
Samengevat levert de MG Master HV 144-800V DC 300A een betrouwbare en efficiënte oplossing voor de bewaking en besturing van lithium-ionbatterijsystemen. Dankzij het geavanceerde meet- en regelsysteem, de robuuste aansluitingen en de uitgebreide veiligheidsmechanismen is dit BMS uitermate geschikt voor toepassingen waarin veiligheid, nauwkeurige monitoring en hoge stroomcapaciteit essentieel zijn. Voor iedereen die op zoek is naar een veilige en betrouwbare controle-eenheid voor hun high-voltage batterijsysteem, is de MG Master HV een uitstekende keuze.
