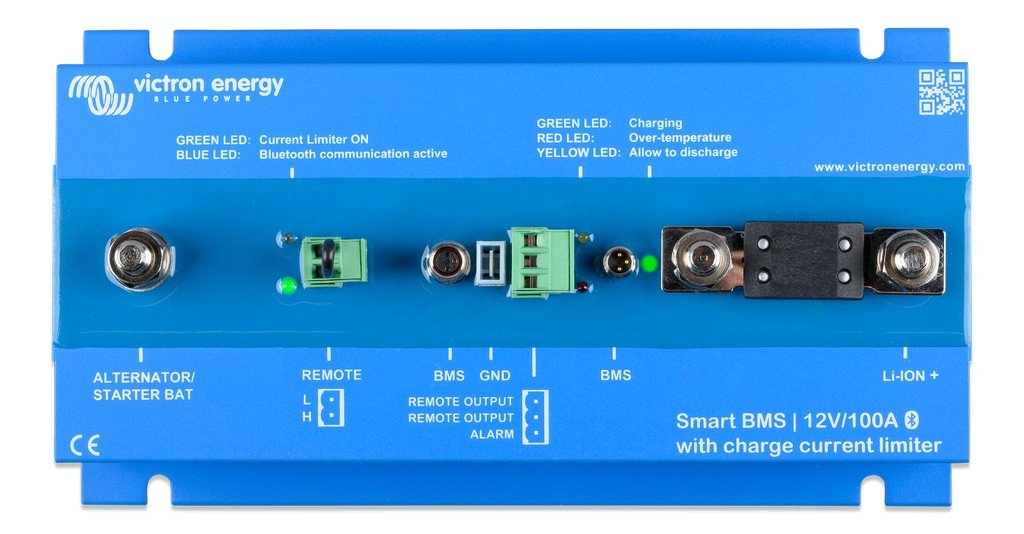

Victron Smart BMS CL 12-100
De Victron Smart BMS CL 12-100 is een geavanceerd lithiumbatterijbeheersysteem dat speciaal is ontworpen voor Victron LiFePO4 (lithium-ijzer-fosfaat) batterijen in 12V-systemen. Dit BMS beschermt zowel de batterij als de dynamo (of startbatterij) met geavanceerde functies, zodat u zowel de levensduur als de prestaties van uw batterijinstallatie optimaliseert.
Overzicht en Toepassingen
Dit systeem is specifiek gericht op het beveiligen van een 12V-dynamo en is compatibel met Victron 12,8V LiFePO4-batterijen. Tot maximaal vijf batterijen kunnen parallel worden aangesloten, zodat u de flexibiliteit en schaalbaarheid hebt voor diverse toepassingen. Dankzij de geïntegreerde systeem aan/uit-schakelaar kan het systeem naast de batterijbeheersfunctionaliteit ook als een handmatige schakelaar voor uw hele systeem worden gebruikt. Met Bluetooth-mogelijkheid kan de bediening en uitlezing eenvoudig worden uitgevoerd via de Victron Connect App.
Alternator- en Batterijbescherming
Een belangrijk kenmerk van de Smart BMS CL 12-100 is de elektronische stroombeperking bij de alternatorinvoer. De invoerstroom wordt automatisch beperkt tot circa 90% van de zekeringwaarde. Dit betekent bijvoorbeeld dat bij een 100A-zekering de invoerstroom wordt beperkt tot ongeveer 90A. Deze beperking draagt twee belangrijke beschermingsdoelen:
• Bescherming van de LiFePO4-batterij tegen overmatige laadstroom, wat vooral van belang is bij batterijen met een beperkte capaciteit.
• Bescherming van de alternator, die oververhitting kan voorkomen wanneer een hoge capaciteit batterijbank te veel stroom vraagt. Dit voorkomt defecten en langdurige belasting van de 12V-dynamo.
Bescherming van de Startmotorbatterij
De functionaliteit van de Smart BMS CL 12-100 voor de startmotorbatterij is vergelijkbaar met dat van een Cyrix Batterij-combiner of een Argo FET Batterij-scheidingsschakelaar. De stroom kan alleen van de dynamo naar de LiFePO4-batterij stromen als de startmotorbatterij een spanning van ten minste 13V bereikt. Hierdoor wordt voorkomen dat er stroom terugvloeit van de LiFePO4-batterij naar de startbatterij, wat mogelijk schade kan veroorzaken door overmatige ontlading.
Bescherming van de Lithium-ionbatterij
Het BMS biedt uitgebreide bescherming van de Li-ion batterij door het zorgvuldig beheren van invoerstromen en stroomstoten. Het systeem schakelt automatisch het laden uit wanneer er sprake is van celoverspanning of overtemperatuur. Hiervoor zijn drie afzonderlijke uitgangsspanningen beschikbaar:
1. Laadontkoppeling Uitgangsspanning
- Deze uitgangsspanning is normaal hoog en daalt wanneer de batterijcellen dreigen te ontladen (standaardinstelling: 2,8V per cel, instelbaar tussen 2,6V en 2,8V per cel).
- Met een maximale stroom van 10 mA kan deze uitgang gebruikt worden om bijvoorbeeld de schakelings-ingang van een batterijbeschermer, DC-DC converter of andere laadtoepassingen te regelen.
2. Pre-Alarm Uitgangsspanning
- Deze uitgang dient als waarschuwing wanneer de batterijspanning laag is. De pre-alarm spanning schakelt over naar hoog (standaard 3,1V per cel, instelbaar tussen 2,85V en 3,15V per cel) kort voordat de laadontkoppeling treedt, met een minimale vertraging van 30 seconden tussen beide signalen.
- Deze uitgang kan gebruikt worden om een relais, LED of buzzer aan te drijven en beschikt over een maximale stroom van 1 A (let op: deze uitgang is niet beveiligd tegen kortsluiting).
3. Oplaadontkoppeling Uitgangsspanning
- Deze uitgang is eveneens normaal hoog en daalt bij celoverspanning of overtemperatuur.
- Met een maximale stroom van 10 mA kan deze uitgang bijvoorbeeld dienen voor het op afstand bedienen van een lader, een Cyrix-Li-Charge relais of een Cyrix-Li-ct batterijscheidingsschakelaar. (Let op: soms is een interfacekabel vereist, zoals beschreven in de handleiding.)
Op Afstand Bediende Aan/Uit Invoerspanning
De op afstand bediende aan/uit-invoerspanning regelt het laden via de alternator. Wanneer deze is uitgeschakeld, wordt het laden via de alternator stopgezet, terwijl de overige functies van het BMS actief blijven zodat aangesloten ladingen en opladers blijven werken. Indien de “systeem aan/uit-schakelaar” via de Victron Connect App wordt ingeschakeld, wordt de BMS-functionaliteit geheel uitgeschakeld. Deze functie beschikt over twee terminals (L en H), waarmee u eenvoudig een externe schakelaar of relaiscontact kunt aansluiten. Als alternatief kunnen terminal H en L worden omgeschakeld naar de positieve of negatieve pool van de batterij.
Veiligheid en Betrouwbaarheid
In tegenstelling tot traditionele relais wordt in dit systeem gebruikgemaakt van MOSFET-schakelaars, wat vonkvorming volledig voorkomt. Dit zorgt voor een extra laag veiligheid en betrouwbaarheid in uw batterijsysteem. De geïntegreerde Bluetooth-functionaliteit maakt het bovendien mogelijk om het systeem te monitoren en in te stellen via de Victron Connect App, beschikbaar voor Android, iOS en Mac.
Waarom kiezen voor de Victron Smart BMS CL 12-100?
Het uitgebreide beschermingsmechanisme van dit BMS maakt het een ideale keuze voor toepassingen waarbij zowel de batterij als de dynamo optimaal beschermd moeten worden. Dankzij de instelbare parameters en de mogelijkheid tot op afstand bedienen, is dit systeem zeer flexibel in gebruik, of het nu gaat om mobiele toepassingen, bootinstallaties of off-grid energieoplossingen. De combinatie van nauwkeurige stroombeveiliging, geavanceerde celbewaking en eenvoudige integratie met andere hardware zorgt ervoor dat uw investering in lithiumbatterijen optimaal wordt beschermd en benut.
Kortom, de Victron Smart BMS CL 12-100 levert een betrouwbare en veelzijdige oplossing voor lithium batterijbeheer in 12V-systemen. Met zijn uitgebreide veiligheidsfuncties en eenvoudige connectiviteit biedt dit systeem een betrouwbare basis voor een veilig en efficiënt batterijbeheer, waarin zowel batterij- als dynamobescherming centraal staan.
